醫療UPS山特UPS蓄電池行業

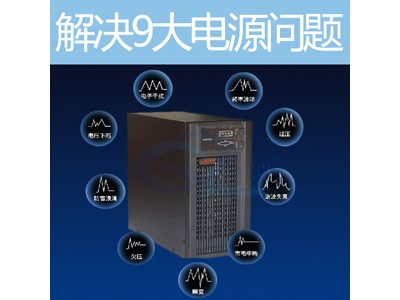

    隨著醫療ups電源技術的飛速發展，醫療設備正在不斷更新，一些高、精、尖設備越來越多地應 用于臨床。 而這些先進設備對電源供電系統的要求也越來越高， 設備中的各種敏感的電子元 器件需要持續穩定的醫療ups電源供電。 特別是一些進口設備， 它們都是按照國際標準電網環境指標 設計的，這些設備在標準電網范圍內使用都能正常工作，且故障少、壽命長。但在我國的電 網條件下使用則會出現工作不穩定、故障率高、壽命縮短等情況。其原因主要是我國目前公共電力系統存在著許多不穩定的因素。如：電網電壓有時偏高、偏低、浪涌、沖擊和突然中 斷等現象，嚴重影響醫療設備的安全運行，甚至損壞設備而造成嚴重的經濟損失。

　　醫院擁有量數字化醫療設備，如CT、MRI、CR、生化分析儀、監護設備等，這些設備有的甚至就是一套信息系統，是醫療信息的重要來源，因此必須保證一周七天，一天24小時的可用性，不能發生一分一秒的的停機，而且，這些設備部分對電源質量要求非常高。

1、醫療UPS不間斷電源山特C12-38產品推薦

　　醫療UPS電源，是專為金的融行業的電力保障而設計的，它采用最先進的DSP控制技術，輸入輸出均采用全數字PWM驅動技術，具有輸入功率近似于1、輸入諧波電流小于3%，無器件參數老化漂移、無誤觸發、抗干擾能力強等點，并具有在線擴容、在線維修、一鍵開機、電池容量自診斷、自動充放電、防雷、監控等功能。

2、醫療UPS不間斷電源山特C12-38解決方案

　　市電和發電機的雙路供電進入ATS切換系統后給下游的低壓配電系統供電。加裝防雷系統保證防雷的需求。醫療UPS不間斷電源山特C12-38浪涌抑制器、空調等設備后，給UPS電源系統供電。對于醫療系統，推薦采用并機系統來保證比單機系統更高的可靠性和可用性。兩臺UPS構成一套并機系統，另外兩臺UPS構成一套并機系統，這兩個系統之間通過LBS負載母線同步的方式實現實時同步跟蹤，醫療UPS不間斷電源山特C12-38從而通過應用STS切換系統的的方式保證單輸入重要負載的高可靠性。另外，對于雙輸入負載，可以通過交流配電系統對其進行雙路供電，雙路電源來自不同的UPS電源系統。對于醫院等場所的量IT辦公設備，推薦采用單獨的UPS電源系統進行供電，這樣的設計保證了IT設備與重點醫療設備采用不同的供電回路，提高了各自的負載安全性。

醫療UPS不間斷電源山特C12-38時如何選擇工頻機與高頻機？

我們經常遇到用戶在購買功率山特UPS電源的時候,常常面臨在工頻機和高頻機之間不知道如何選擇，不清楚到底是買工頻機好呢還是選高頻機劃算，多多少少都存在著一些困惑。今天，我從下面幾點來分析工頻機和高頻機之間的區別，希望能幫助家今后在買UPS的時候有一個比較明智的選擇!

首先我們醫療UPS不間斷電源山特C12-38從工頻機和高頻機的原理分析

　　 工頻機和高頻機是按UPS的設計電路工作頻率來區分的。工頻機是以傳統的模擬電路原理設計,由晶閘管(SCR)整流器、IGBT逆變器、旁路和工頻升壓隔離變壓器組成。因其整流器和變壓器工作頻率均為工頻50Hz,顧名思義叫工頻UPS。

高頻機通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。IGBT可以通過控制加在門極的驅動來控制其開通與關斷,IGBT整流器開關頻率通常在幾千赫到幾十千赫,甚至高達上百千赫,遠遠高于工頻機,因此稱為高頻UPS。

山特蓄電池型號參數

CSTK UPS電源免維護鉛酸蓄電池按《GB/T閥控封式鉛酸蓄電池標準》設計制造，產品在使用前無需加水，用戶只需正確安裝即可使用。蓄電池具有無酸液泄漏、電阻小、耐震動性能、抗過放電恢復能力強，自放電小，壽命長等特點。

寶貝特點：

裝備緊密，不滲漏，無酸污染;無需特定環境使用；無需加水，無需補充電解液，免維護；連接方便，無需特定方向使用；內陰小，輸出功率高；低阻抗設計，自放電低，容量保持及存儲時間在20℃下達12個月以上；采用C.C.D.S充放電檢測系統，保證了產品一致性;采用高強度工程塑料為原料及高密度超細玻璃纖維隔板，確保電池的；適應各種溫度條件（-15℃—45℃）;無游離電解液，防爆，自放電小。

　　 型號 電壓 容量 參考重量 外型尺寸

　　 （V） （Ah） （Kg） 長*寬*高（mm）

　　 6-GFM-7 12 7 2.6 115*65*94

　　 6-GFM-17 12 17 6 180*77*167

　　 6-GFM-24 12 24 9 165*125*175

　　 6-GFM-38 12 38 12 197*165*175

　　 6-GFM-65 12 65 20 350*166*175

　　 6-GFM-100 12 100 30 407*173*210

二、醫療UPS不間斷電源山特C12-38從隔離變壓器的原理分析

　　 隔離變壓器是利用電磁感應原理,對配電或信號進行電氣隔離的裝置。隔離變壓器在UPS中通常被設計在逆變器的輸出端,可以起到增加UPS性能改善負載端供電質量的作用。

通常,UPS的輸出隔離變壓器有以下四點:

　　1、降低零地電壓,化UPS末端供電網絡

山特UPS的逆變輸出安裝隔離變壓器可以隔離輸入和輸出之間的電氣連接,從而有地降低輸出的零地電壓。由于隔離變壓器的副邊繞組采用Y型接法,中性點接地后產生新的零線,從而達到降低零地電壓的目的。事實上,HP、IBM、SUN的小型機因為要保證精密的計算能力與高可靠的數據處理傳輸能力,都會對零地電壓有極高的要求,加裝隔離變壓器可以徹底解決因為零地電壓偏高所造成的一些問題。

　　2、濾除負載端諧波,提高供電質量

隔離變壓器本身具有電感特性,輸出隔離變壓器可以濾除負載端的量低次諧波,減少高頻干擾,并可以使高次諧波幅度衰減。采用電源隔離變壓器,可以有地抑制竄入交流電源中的噪聲干擾,提高設備的電磁兼容性。

　　3、增強過載短路保護能力,保護負載與UPS主機

由于其自身的特性,隔離變壓器是UPS中工作最為穩定的器件。UPS在正常工作過程中,如果遇到的短路電流,變壓器會產生反向電動勢,延緩短路電流對負載以及逆變器的沖擊破壞,具有保護負載與UPS主機的作用。

　　4、山特UPS故障時保護負載

高額UPS的AC/DC變換部分采用高頻化設計,提高了UPS的輸入功率因數(0.98以上)及輸入電壓范圍,DC/AC逆變部分高頻化減少了輸出濾波電感的體積,功率密度。由于無輸出隔離變壓器,一旦逆變器橋臂的IGBT被擊穿短路,BUS母線直流高電壓將加到負載上，危及負載的安全。輸出隔離變壓器具有“通交流阻直流”的能力，可以解決此類問題，在UPS發生故障時能夠使負載安全運行。

醫療UPS不間斷電源山特C12-38從工頻機和高頻機的性能對比來分析

　　1、在可靠性方面,工頻機要于高頻機

工頻機采用晶閘管(SCR)整流器,該技術經過半個多世紀的發展和革新,已經非常成熟,其抗電流沖擊能力非常強。由于SCR屬于半控器件,不會出現直通、誤觸發等故障。相比而言,高頻機采用的IGBT高頻整流器雖然開關頻率較高,但是IGBT工作時有嚴格的電壓、電流工作區域,抗沖擊能力較低。因此在總體可靠性方面,IGBT整流器比SCR整流器低。

　　2、在環境適應性方面,高頻機要于工頻機

高頻機是以微處理器作為處理控制中心,將繁雜的硬件模擬電路燒錄于微處理器中,以軟件程序的方式來控制UPS的運行。因此,體積、重量等方面都有明顯的降低,噪音也較小,對空間、環境影響小,因此比較適合于對可靠性要求不太苛刻的辦公場所。正因為如此,許多廠家的中小功率UPS普遍推出了高頻機。

　　3、在負載對零地電壓的要求方面,工頻機要于高頻機

功率三相高頻機零線會引入整流器并作為正負母線的中性點，這種結構就不可避免地造成整流器和逆變器高頻諧波耦合在零線上，抬升零地電壓，造成負載端零地電壓抬高，很難滿足IBM、HP等服務器廠家對零地電壓小于1V的場地需求。另外，在市電和發電機切換時，高頻機往往因零線缺失而必須轉旁路工作，在特定工況下可能造成負載閃斷的重故障。工頻機因整流器不需要零線參與工作，在零線斷開時，UPS可以保持正常供電。

醫療系統尤其是類似于CT機，X光機等，設備上必備UPS電源。

     醫療UPS不間斷電源山特C12-38蓄電池對于類似的醫療設備任達UPS電源有很多相關案例，回答如下：

醫療上用到的CT機、X光機等的使用功率都比較，而且一旦市電斷后都要求要有較長的備電時間。一般行業標準的備電時長是2小時，但任達電源建議為了更好的操作體驗及防止市電斷電時間過長，醫療上用的CT機備電時長還是以4小時為好。至于型號，因為醫院使用的各種醫療設備較多，而且一般功率都比較，這導致醫院的用電頻率波動較、用電環境惡劣。所以針對醫療設備需要研發一款特別的工頻UPS電源，要求其具有穩定性強、功率、率高、占地空間小等特點。由于醫療用設備功率各不相同，種類繁多，以下介紹為針對120KVA要求的UPS電源說明。

120KVA醫療用UPS電源規格介紹：PFG33 120K

醫療用UPS電源型號為：RDNU33120。

額定容量：120KVA/96KW。

額定電壓：380V三相四線+地線。

電壓范圍 380V三相±25%

頻率范圍 50/60Hz（自動偵測）±10%

軟啟動 0-5sec

功率因數 ≥0.8

旁路輸入

電壓范圍 380V±15%三相+N

頻率范圍 50/60Hz（自動偵測）±5%

逆變器旁路 (過載）0ms

電壓精度 220V±1%(穩態負載)，220V±3%(負載波動）

頻率精度 50/60Hz±0.05Hz(電池供電）

功率因數 0.8(滯后）

波形失真度 線性負載<3%，非線性負載<5%

穩態響應時間 <10ms

過載能力 110/125/150%額定電流1min-10min

標稱電池電壓 360V或384V（可選）

浮充電壓 540

截止電壓 400

最放電電流 240A

充電電流 0.2AXC10

醫療用工頻醫療UPS不間斷電源山特C12-38蓄電池默認是不含電池的，客戶可以自己去選配電池，也可以尋求UPS電源公司進行配置。120KVA醫用UPS電源可以適用于型的CT機，備電時長等于或小于4小時，適合型醫院選配。有關醫療用UPS電源任達還有很多款，針對不同功率的醫療設備，不同要求的使用場合都有專門的型號。如果你想了解更多有關醫療UPS電源的資訊，可以直接登錄風帆產品網站，向上面的客服咨詢。風帆醫療用UPS電源，行業領先科技，國際馳名品牌。

綜上所述,醫療UPS不間斷電源山特C12-38工頻機UPS和高頻機UPS的差異主要表現在隔離變壓器上,而工頻機對隔離變壓器的使用,在很程度上提升了UPS的可靠性。從綜合性能方面來講,工頻機和高頻機則各有劣,至少在當前,不存在誰取代誰的問題。用戶在選購設備的時候應當立足于自身的實際需要,而不是盲目跟從。比如,用戶要建設中型的數據中心,那么對可靠性和穩定性的要求就應當放在第一位,功率的工頻機UPS就應當是首選;如果是一般的辦公場所應用,或者主要考慮到設備對空間的占用,則可以采用高頻機UPS。
