（一）輕質(zhì)高強(qiáng)

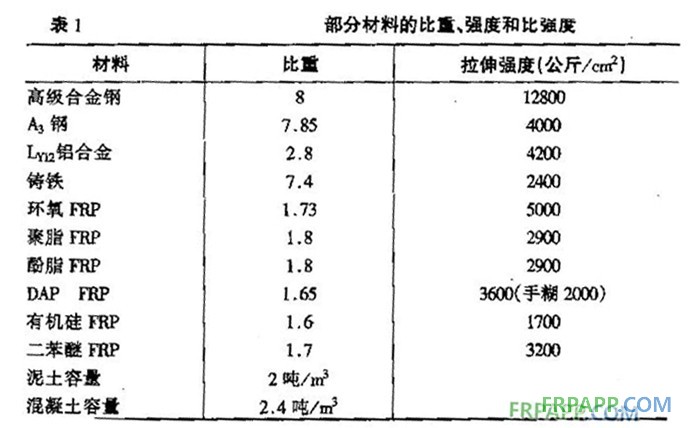

       比重在1.5～2.0之間，只有碳鋼的1/4—1/5，可是拉伸強(qiáng)度卻接近，甚至超過碳素鋼，而比強(qiáng)度可以與高級合金鋼相比，因此，在航空、火箭、宇宙飛行器，高壓容器以及在其它需要減 輕自重的制品應(yīng)用中，都具有卓越成效。某些環(huán)氧FRP的拉伸、彎曲和壓縮強(qiáng) 4000公斤/厘米2以上。見表1。

     （二）耐腐蝕性能好

       FRp是良好的耐腐材料'對大氣、對水、對一般濃度的酸、堿、鹽、對多種油類和溶劑都有較好的抵抗能力。正在應(yīng)用到化工防腐的各個方面，正取代了碳鋼、不銹鋼、木材，有色金屬等。

     （三）電性能好

       是優(yōu)良的絕緣材料，用來制造絕緣體。高頻下仍能保持良好介電性。微波透過性良好已廣泛用于雷達(dá)天線罩。

     （四）熱性能良好

       FRP導(dǎo)熱系數(shù)低’室溫下為0.3 - 0.4千卡／米·時·度，只有金屬的1/100 - 1/1000，是優(yōu)良的絕熱材料。在瞬時超高溫情況下，是理想的熱防護(hù)和耐燒蝕材料，能保護(hù)宇宙飛行器在20100℃以上承受高速氣流的沖刷。


注：比強(qiáng)度即強(qiáng)度除以比重

      （五）可設(shè)計性好

       1)可以根據(jù)需要，靈活地設(shè)計出各種結(jié)構(gòu)產(chǎn)品，來滿足使用要求，可以使產(chǎn)品有很好的整體性。

       2)可以充分選擇材料來滿足產(chǎn)品的性能，如：可以設(shè)計出耐腐的、耐瞬時高溫的、產(chǎn)品某方向上有特別高強(qiáng)度的、介電性好的等等。

     （六）工藝性優(yōu)良

       1)可以根據(jù)產(chǎn)品的形狀，技術(shù)要求，用途及數(shù)量來靈活地選擇成型工藝。

       2)工藝簡單，可以一次成型，經(jīng)濟(jì)效果突出，尤其對形狀復(fù)雜，不易成型的數(shù)量少的產(chǎn)品’更突出它的工藝優(yōu)越性。

      不能要求一種FRP來滿足所有要求，F(xiàn)RP不是萬能的，F(xiàn)RP也有它的不足之處：

    （1）彈性模量低

      FRP的彈性模量比木材大兩倍，但比鋼(E=2.lx )小10倍，因此在產(chǎn)品結(jié)構(gòu)中常感到剛性不足，容易變形。

      可以做成薄殼結(jié)構(gòu)，夾層結(jié)構(gòu)，也可通過高模量纖維或者做成加強(qiáng)筋等形式來彌補(bǔ)

    （2）長期耐溫性差

    一般FRP不能在高溫下長期使用，通用聚酯FRP在50℃以上強(qiáng)度就明顯下降'一般只在100 aC以下使用；通用型環(huán)氧Ⅱ口在60℃以上，強(qiáng)度有明顯下降。但可以選擇耐高溫樹脂使長期工作溫度在200℃- 300℃是可能的。

    （3）老化現(xiàn)象

      老化現(xiàn)象是塑料的共同缺陷，F(xiàn)RP也不例外，在緊外線，風(fēng)砂雨雪，化學(xué)介質(zhì)，機(jī)械應(yīng)力等，作用下容易導(dǎo)致FRP性能下降。

    （4）濕強(qiáng)度低

      FRP長期在濕態(tài)下工作，強(qiáng)度下降50%左右，但是下降有一定限度，而且干燥后又得到很大程度的恢復(fù)。

      可通過選擇樹脂和工藝，使用偶聯(lián)劑，增加富樹脂層或者設(shè)計時增加安全系數(shù)來克服。

    （5）層間剪切強(qiáng)度低

層間剪切強(qiáng)度是靠樹脂來承擔(dān)的，所以很低。可以通過選擇工藝、使用偶聯(lián)劑等方法來提高層間粘結(jié)力，最主要的是在產(chǎn)品設(shè)計時，盡量避免使用層間受剪。
