1、拜耳法。用苛性鈉（NaOH）溶液加溫溶出鋁土礦中的氧化鋁，得到鋁酸鈉溶液。溶液與殘?jiān)ǔ嗄啵┓蛛x后，降低溫度，加入氫氧化鋁作晶種，經(jīng)長(zhǎng)時(shí)間攪拌，鋁酸鈉分解析出氫氧化鋁。

　　2、堿石灰燒結(jié)法。適用于處理高硅的鋁土礦，將鋁土礦、碳酸鈉和石灰按一定比例混合配料，在回轉(zhuǎn)窯內(nèi)燒結(jié)成由鋁酸鈉、鐵酸鈉、原硅酸鈣和鈦酸鈉組成的熟料。然后用稀堿溶液溶出熟料中的鋁酸鈉。此時(shí)鐵酸鈉水解得到的NaOH也進(jìn)入溶液。如果溶出條件控制適當(dāng)，原硅酸鈣就不會(huì)大量地與鋁酸鈉溶液發(fā)生反應(yīng)，而與鈦酸鈣等組成赤泥排出。溶出熟料得到的鋁酸鈉溶液經(jīng)過(guò)專門的脫硅過(guò)程，形成水合鋁硅酸鈉（稱為鈉硅渣）或水化石榴石，而使溶液提純。把CO2氣體通入精制鋁酸鈉溶液，和加入晶種攪拌，得到氫氧化鋁。

　　3、拜耳－燒結(jié)聯(lián)合法。

　　4、碳酸氫銨法。在硫酸鋁溶液中，在攪拌下添加純堿溶液，生成沉淀經(jīng)洗滌、過(guò)濾、低溫干燥后，經(jīng)粉碎制得成品。



氫氧化鋁阻燃劑的應(yīng)用  ：

　　ATH的用途極其廣泛，它不僅用于阻燃，也用于消煙和減少材料的腐蝕性氣體的生成量；不僅可單獨(dú)使用，也常與其它阻燃劑并用。對(duì)于加工溫度低于ATH分解溫度（190～230 ℃）的聚合物來(lái)說(shuō)，ATH是一種優(yōu)良的阻燃材料，用于彈性體、熱固性樹脂及熱塑性塑料等，也大量用于生產(chǎn)阻燃地毯的苯乙烯－丁二烯膠乳中，用于生產(chǎn)阻燃絕緣橡膠電纜、保溫泡沫塑料、傳送皮帶、屋頂天棚及軟管中。用于盥洗室器具、裝飾墻體、各種套罩、汽車防護(hù)罩、坐具、卡車零部件等，以及電子元件包括絕緣體及線路板，建筑施工用具等。納米氫氧化鋁還能應(yīng)用于工程塑料（航空材料、軍用艦艇等）中。

　　目前，ATH常用作填料型阻燃劑，用于阻燃EVA、LDPE、LLDPE電纜料（包覆層及絕緣層），也用于阻燃PP和很多熱固性高聚物（如不飽和聚酯、環(huán)氧樹脂等）。在ATH在添加量40%時(shí)，可顯著減緩PE、PP、PVC及ABS（丙烯腈/丁二烯/苯乙烯共聚物）等的熱分解溫度，具有良好的阻燃及抑煙效果。添加50%氫氧化鋁的聚烯烴，在日本主要用于食品包裝材料，添加60%氫氧化鋁的阻燃聚烯烴可用作建筑材料及汽車、船舶的內(nèi)部裝飾材料。

（一） 在硬聚氯乙烯塑料制品中的應(yīng)用

　　隨著建材工業(yè)的發(fā)展，硬聚氯乙烯(PVC)塑料制品(線槽、管材、門窗等異型材)得到了廣泛的應(yīng)用，成為國(guó)民經(jīng)濟(jì)和日常生活中必不可少的一種材料。但是，它燃燒時(shí)會(huì)產(chǎn)生大量煙霧，分解有毒和腐蝕性氣體，令人窒息，是火災(zāi)時(shí)人員死亡的主要原因。把ATH應(yīng)用于PVC后有效的克服了上述缺點(diǎn)。

　　超微細(xì)水合氧化鋁能提高PVC塑料的氧指數(shù)，經(jīng)偶聯(lián)劑表面處理過(guò)的ATH還能顯著降低塑料的煙密度，而且材料的機(jī)械性能影響很小，在用量20～30份范圍內(nèi)，是一種優(yōu)良的阻燃、消煙劑，具有廣泛應(yīng)用前景。

（二） 在聚丙烯中的應(yīng)用

　　(1)ATH在聚丙烯(PP)中具有明顯的阻燃和消煙作用，隨著ATH用量的增加，其氧指數(shù)呈直線上升，而燃燒速度和發(fā)煙量明顯下降。

　　(2)ATH粒徑愈小阻燃性愈好，對(duì)機(jī)械性能的不良作用愈小。

　　(3)采用有效的活化劑對(duì)ATH進(jìn)行表面處理是ATH在聚丙烯中應(yīng)用的不可缺少的一環(huán)。經(jīng)活化處理的ATH對(duì)PP的阻燃性和機(jī)械性能的影響明顯小于未經(jīng)活化處理的ATH。

　　(4)ATH可和磷系、鹵系阻燃劑并用，提高阻燃性能。

（三） 在對(duì)苯二甲酸丁二醇酯中的應(yīng)用

　　對(duì)苯二甲酸丁二醇酯(PBT)工程塑料是一種新型民用及工業(yè)用材料，主要應(yīng)用于電子、電氣、機(jī)械、汽車等領(lǐng)域。

　　(1)采用納米ATH作為阻燃劑應(yīng)用于PBT樹脂中。

　　(2)隨納米ATH用量的增加，PBT復(fù)合體系的拉伸強(qiáng)度、沖擊強(qiáng)度、斷裂伸長(zhǎng)率先增加后降低，即納米ATH添加量較少時(shí)對(duì)復(fù)合體系具有增韌增強(qiáng)的作用。

　　(3)對(duì)于PBT體系,納米ATH具有抑制聚合物分解，促進(jìn)成炭的作用，有較好的阻燃作用。為了更好地發(fā)揮納米ATH的阻燃作用，最好選用合適的協(xié)效劑，以抑制其分解產(chǎn)物的負(fù)面效應(yīng)。



（四） 在聚乙烯中的應(yīng)用

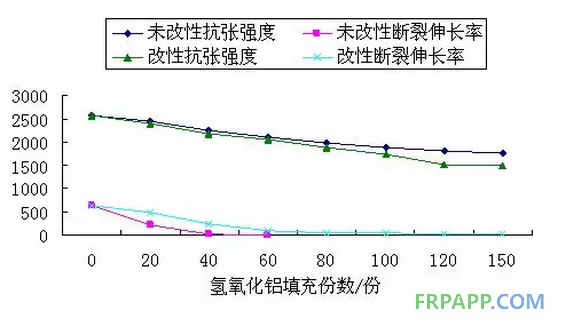

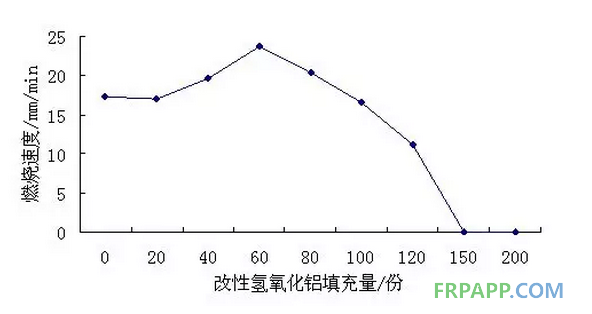

　　聚乙烯(PE)是一種質(zhì)輕無(wú)毒、具有優(yōu)良電絕緣性能和耐化學(xué)腐蝕的熱塑性材料，應(yīng)用面廣。但由于PE樹脂呈非極性，與添加量大的無(wú)機(jī)阻燃劑ATH的相容性較差，簡(jiǎn)單共混雖可以提高某一方面的性能，但體系力學(xué)性能下降太多，不能滿足實(shí)際應(yīng)用的需要。針對(duì)上述的不足，可對(duì)ATH進(jìn)行改性與處理。

　　(1)添加阻燃增效劑。這種方法可以提高阻燃能力，減少阻燃劑的用量，能有效抑制材料燃燒時(shí)的滴落現(xiàn)象，而且其和ATH有協(xié)同效應(yīng)，起到改善材料力學(xué)性能的作用。阻燃增效劑有：有機(jī)硅化合物、紅磷及磷化合物、硼酸鋅、金屬氧化物等。

　　(2)改善ATH阻燃劑與樹脂基體的相容性。方法是用偶聯(lián)劑或表面活性劑等對(duì)無(wú)機(jī)顆粒進(jìn)行處理或?qū)w樹脂進(jìn)行接枝處理。



（五） ATH作為造紙?zhí)盍系膽?yīng)用

　　ATH作為特種無(wú)機(jī)填料，在歐美等造紙工業(yè)發(fā)達(dá)國(guó)家早已被廣泛用于特種紙及高品質(zhì)涂布加工紙張中，如裝飾原紙、墻紙?jiān)垺⒏呒?jí)食品包裝用紙、煙草用紙、彩噴紙等產(chǎn)品中，ATH的加入可以提高紙張的平滑度、光澤度、亮度等指標(biāo)，改善紙張的印刷性能，并降低生產(chǎn)成本，效果明顯。同時(shí)，ATH作為一種新型的環(huán)保型阻燃填料，在賦予紙張優(yōu)異的阻燃性能的同時(shí)，不會(huì)產(chǎn)生新的有毒物質(zhì)，不影響印刷性能等質(zhì)量指標(biāo)，使用方便，是名副其實(shí)的環(huán)保型紙用阻燃劑。我國(guó)現(xiàn)已成功引進(jìn)了德國(guó)公司生產(chǎn)的ATH系列產(chǎn)品，并己推廣應(yīng)用于裝飾原紙、彩噴紙、高品質(zhì)涂布紙等紙種中。



（六） ATH在防火涂料中的應(yīng)用

　　ATH用于防火涂料中也主要起阻燃和消煙作用，在受火甚至在持續(xù)的火焰作用下，不會(huì)分解成為氣體化合物而燒失，它的穩(wěn)定性高，可以起到經(jīng)久耐燃的作用，從而使防火涂料具有高效隔熱防火性能。氫氧化鋁雖然價(jià)廉、易得，并能起到減少毒氣和煙霧的作用，但同有機(jī)類阻燃劑相比，要達(dá)到同樣阻燃效果，需要添加的量較大，這樣往往會(huì)影響涂料的其它物理力學(xué)性能。因此用它作阻燃劑時(shí)，一般不單獨(dú)使用，多與其它類型阻燃劑配合使用。氫氧化鋁白度高、粒徑較細(xì)、折射率較低，經(jīng)表面處理可由親水性變成親油性，增強(qiáng)與樹脂的親和力，亦可作為防火涂料的體質(zhì)顏料使用，這樣就能得到價(jià)格便宜、性能較好的防火涂料。

（七） ATH在阻燃氯丁護(hù)套中的應(yīng)用

　　電線電纜等包裹阻燃氯丁護(hù)套，應(yīng)用十分廣泛。將ATH應(yīng)用于阻燃氯丁膠中，物理機(jī)械性能、阻燃性能、工藝性能良好。而且該ATH體系的成本與使用以往的十溴聯(lián)苯醚等阻燃劑的體系相比較，材料成本有明顯降低，電纜燃燒時(shí)的毒性大幅度下降，該項(xiàng)目的實(shí)施具有良好的經(jīng)濟(jì)效益和社會(huì)效益。當(dāng)今世界環(huán)保要求越來(lái)越高，環(huán)保型阻燃劑的開發(fā)和使用受到各國(guó)重視，氫氧化鋁阻燃劑就是其中之一。



　　氫氧化鋁阻燃劑以價(jià)廉、無(wú)毒、無(wú)鹵、抑煙、不揮發(fā)、不被水影響、燃燒時(shí)不產(chǎn)生有毒氣體和腐蝕性氣體等優(yōu)點(diǎn)而受到人們的青睞。有關(guān)的研究、開發(fā)、生產(chǎn)活動(dòng)十分活躍，應(yīng)用領(lǐng)域不斷拓展，需求量不斷增加，但氫氧化鋁阻燃劑也存在一些不足之處，如在樹脂中的添加量大，因而對(duì)加工工藝及最后產(chǎn)品的性能有較嚴(yán)重的影響等，未來(lái)改進(jìn)氫氧化鋁阻燃劑性能的研究將集中于下述幾個(gè)方面：

　　（1） ATH的超細(xì)化，增加表面積，增強(qiáng)阻燃效果，降低阻燃劑的用量，同時(shí)提高材料的力學(xué)性能和耐熱性能。

　　（2） 開發(fā)高效表面處理劑，增強(qiáng)與有機(jī)高分材料相容性，提高阻燃性能，減小對(duì)材料物理機(jī)械性能的影響。

　　（3） 研究開發(fā)高性能的阻燃協(xié)效劑，改善ATH填充體系的性能，如提高阻燃性、抑制滴落、改善機(jī)械性能等。
