華科快速制模體系包括有三類高性能材料，可以滿足高耐熱和零收縮的要求
　　1、HS-7202酚醛乙烯基/HS-7205環(huán)氧乙烯基模具膠衣? (單次或多次噴涂厚度0.8mm)
　　2、HS-4401 M/S/W乙烯基模具樹(shù)脂??? （一層30G表面氈和3層300G增強(qiáng)）
　　HS-4432PT M/S/W乙烯基模具樹(shù)脂
　　3、HS-241PTF/HS-243PTF4零收縮樹(shù)脂??? （至少四層450G短切氈增強(qiáng)）
　　模具膠衣有三種顏色(后綴9005為黑色、橙色2100、綠色6118)兩種施工方式（手刷H、噴射S）供選擇。
　　HS-7205是一款通用型模具膠衣，HS-7202具有更高的耐熱性能模具膠衣。
　　HS-4401/HS-4432PT有M\S\W三種不同凝膠時(shí)間供選擇，一般情況下S適合在夏季使用，M在春秋使用，W在冬季使用，我們?nèi)晏峁┮陨先N型號(hào)，根據(jù)您模具型面復(fù)雜程度，挑選合適的型號(hào)。
　　HS-4432PT是一款極低收縮率的環(huán)氧乙烯基樹(shù)脂，適合某些特定要求的模具制作。
　　HS-243具有中等的熱變形溫度，HS-241 PTF具有更高的熱變形溫度。HS-241PTF/HS-243PTF三種樹(shù)脂都有
　　G15/G30/G50/G100等型號(hào)分別代表1 5、30、50、100分鐘的樹(shù)脂凝膠時(shí)間以供您方便選擇，您可以根據(jù)您的目標(biāo)、模具的大小和復(fù)雜程度挑選適合的型號(hào)。

　　本指南分步講述了模具制作的過(guò)程。在開(kāi)始制作模具前需要確保原模具有穩(wěn)定的尺寸并? 且表面已經(jīng)涂覆了脫模劑，且脫模效果良好。
　　限于篇幅，本指南不能完全表達(dá)制作完美的模具需要的各項(xiàng)注意事項(xiàng)，如果您愿意請(qǐng)使用前與我們聯(lián)系，我們非常高興有機(jī)會(huì)與客人一起工作，為制作出完美的模具共同努力。

常用工具

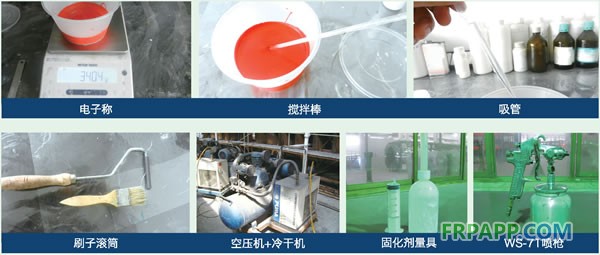

在模具的制作中會(huì)用到電子稱、攪拌棒、吸管、刷子滾筒等一些常規(guī)的工具。電子稱方便我們進(jìn)行樹(shù)脂稱量、吸管方便我們進(jìn)行固化劑添加，攪拌棒方便樹(shù)脂與固化劑的混合，刷子與滾筒可以方便我們排除纖維中的氣泡，使積層更加致密。如果使用噴涂方式進(jìn)行施工會(huì)用到上圖所示的一些噴涂設(shè)備。

常用增強(qiáng)材料

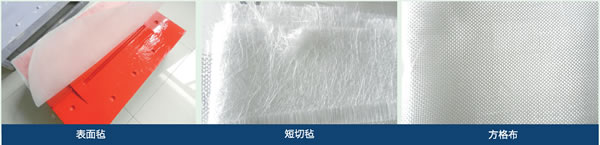

常用的一些纖維增強(qiáng)材料包括表面氈、短切氈、方格布。表面氈一般使用30G或50G這兩種規(guī)格。短切氈一般是300G或450G。方格布一般用04或06布，一般用于模具的結(jié)構(gòu)層。

膠衣層施工

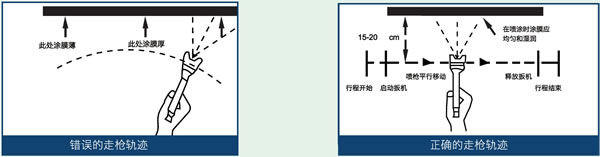

噴涂膠衣時(shí)的持槍方式

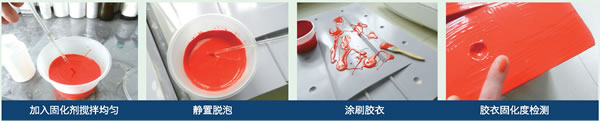

膠衣內(nèi)添加1.2～2%的過(guò)氧化甲乙酮，充分?jǐn)嚢杈鶆蚝箪o置幾分鐘以便脫泡。推薦使用M50或LPT，劣質(zhì)的固化劑或錯(cuò)誤的添加比例會(huì)嚴(yán)重影響膠衣的固化性能。由此引起的膠衣開(kāi)裂或氣泡等缺陷我司不承擔(dān)責(zé)任，使用前如有任何疑問(wèn)請(qǐng)聯(lián)系貴公司所在地經(jīng)銷商或直接聯(lián)系我司技術(shù)服務(wù)部門(mén)進(jìn)行充分溝通。
　　膠衣分兩次涂刷或噴涂，第一層涂刷或噴涂厚度控制在0.3～0.4mm，待第一層膠衣凝膠（手指輕按膠衣表面，手指上沒(méi)有膠衣，膠衣表面可以留下指印）后2～3小時(shí)內(nèi)刷或噴涂第二層膠衣，厚度控制在0.3～0.4mm。讓膠衣在室溫下固化至少4個(gè)小時(shí)，如果條件許可可以放置一整夜，注意膠衣面不要被污染。

　　膠衣面層樹(shù)脂積層HS-4401M/S/W? HS-4432PTM/S/W

膠衣面層作用是提供一個(gè)低收縮、高耐熱高韌性的增強(qiáng)層，可以方便排除膠衣背面的氣泡，確保膠衣和模具結(jié)構(gòu)層很好的粘接在一起。

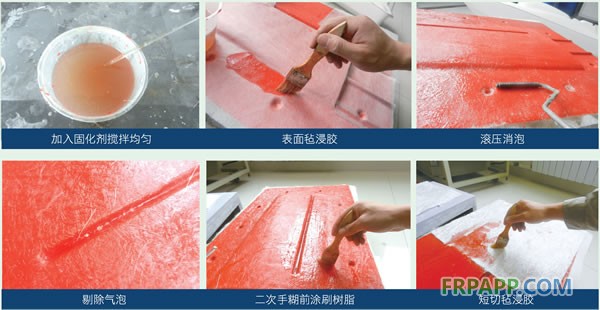

　　華科乙烯基樹(shù)脂HS-4401/HS-4432PT使用前需要添加1.2～2%過(guò)氧化甲乙酮并充分?jǐn)嚢杈鶆颉Ｍ扑]使用M50，與膠衣的注意點(diǎn)一致的是：劣質(zhì)的固化劑或錯(cuò)誤的添加比例會(huì)嚴(yán)重影響樹(shù)脂的固化性能。使用前請(qǐng)根據(jù)環(huán)境溫度做凝膠實(shí)驗(yàn)，如氣溫太高無(wú)法施工請(qǐng)及時(shí)與我們聯(lián)系，由我司稍作修正后再行使用。面層所使用的纖維增強(qiáng)材料推薦使用一層30G表面氈和三層300G短切氈組合起來(lái)使用。表面氈和短切氈使用前請(qǐng)烘干以控制含水率。不建議直接使用方格布及其它規(guī)格的玻纖制品來(lái)增強(qiáng)。
　　首先使用毛刷在膠衣表面無(wú)遺漏的均勻涂刷一層面層樹(shù)脂，表面貼一層表面氈，使用毛刷或表面氈專用滾筒仔細(xì)排除表面氣泡。樹(shù)脂和氈的重量比例控制在18～19:1。等待表面氈層樹(shù)脂固化后使用美工刀片剔除表面氣泡。
　　使用毛刷在剔除氣泡的表面氈上均勻涂刷充分濕潤(rùn)表面，鋪一層300G短切氈，仔細(xì)浸潤(rùn)排除表面氣泡，靜等樹(shù)脂固化后，使用美工刀剔除表面氣泡。然后再鋪一層300G短切氈，仔細(xì)浸潤(rùn)排除表面氣泡。靜等樹(shù)脂固化后，使用美工刀剔除表面氣泡。

快速模具樹(shù)脂積層HS-241PTF/HS-243PTF

快速模具樹(shù)脂HS-241PTF/HS-243PTF是一種特殊的添加填料并預(yù)促進(jìn)觸變的零收縮模具樹(shù)脂，具有較高的熱變形溫度。最佳的使用條件在18～25。C。使用前需要對(duì)整桶樹(shù)脂進(jìn)行攪拌消除填料沉降帶來(lái)的影響。使用過(guò)氧化甲乙酮固化，推薦使用M50。固化劑添加比例1.5～2.5%，過(guò)低或過(guò)高的固化劑添加比例會(huì)影響收縮效果。劣質(zhì)的固化劑或錯(cuò)誤的添加比例會(huì)嚴(yán)重影響樹(shù)脂的固化性能。使用前請(qǐng)根據(jù)環(huán)境溫度做凝膠實(shí)驗(yàn)，如氣溫太高無(wú)法施工請(qǐng)及時(shí)與我司聯(lián)系，由我司稍作修正后再行使用。
　　HS-241PTF以及HS-243PTF霈要在自身發(fā)熱達(dá)到50～60℃的情況下才能達(dá)到最佳的性能。為此建議在18～25℃室溫下一次積層厚度至少在4層450G短切氈或同等厚度的富樹(shù)脂層。
　　需要分次積層的模具，為了保證層間結(jié)合的牢固性，需要在第二次積層前用HS-4401樹(shù)脂做一層過(guò)渡層，隨后開(kāi)始使用HS-241PTF或者HS-243PTF進(jìn)行積層。

■材料準(zhǔn)備
　　在手糊積層前預(yù)先根據(jù)手糊表面的形狀裁剪好纖維增強(qiáng)材料。根據(jù)已知纖維的重量，稱量好樹(shù)脂，典型的HS- 241PTF/HS-243PTF與短切氈的手糊重量比在3～4:1。
　　■開(kāi)始積層
　　當(dāng)一切準(zhǔn)備好后，根據(jù)當(dāng)前溫度添加1.5～2.5%的過(guò)氧化甲乙酮并充分?jǐn)嚢杈鶆颉?br /> 　　在手糊工作面均勻涂刷一層樹(shù)脂，一次鋪一層短切氈或其它增強(qiáng)材料，浸潤(rùn)消除氣泡后再鋪下一層，重復(fù)快速施工直到完成整個(gè)積層。
　　積層開(kāi)始固化時(shí)溫度會(huì)達(dá)到50～60℃，顏色會(huì)由棕黃色變成瓷白色。
　　積層完后確保在室溫下固化24h，可以進(jìn)行脫模。
　　■后固化
　　如果模具只是在常溫下使用，可以不進(jìn)行后固化，如果條件許可最好進(jìn)行后固化。如果模具需要在加熱條件下生產(chǎn)制品，那必須進(jìn)行后固化。
?
