在環氧樹脂的結構中存在著極性基團（羥基和醚鍵）使環氧分子和接觸界面之間有較強的引力，因此，在環氧FRP成形時，選擇適當的脫模劑是必須的。這里介紹的對環氧樹脂脫模劑的分析和選用的規律也適用于聚酯等FRP成型。理想的脫模劑應具備下列條件：

      (1)粘結力極小，一般應小于O.OIMPa。

      (2)成膜均勻、光滑、密實、使制品分離后能獲得光滑表面。

      (3)與接觸材料不起化學反應，無腐蝕、不溶解、不污染、易去除。

      (4)容易從模面上除去，不污染接觸面（上面是產品，下面是模具面）。

      (5)無毒、或低毒、刺激性氣味小。

      (6)配制簡單，使用方便，形成固體膜的敞干時間要短。

      (7)成本低貨源充足。

       實際上，一種脫模劑要全部滿足上述條件是困難的，應當首先保證制品質量，兼顧其它。根據極性理論，只有極性相近的材料，才能相互間很好地粘合。樹脂都是極性材料，因此，只有非極性或極性很弱的材料，才悲作為FRP的脫模劑。

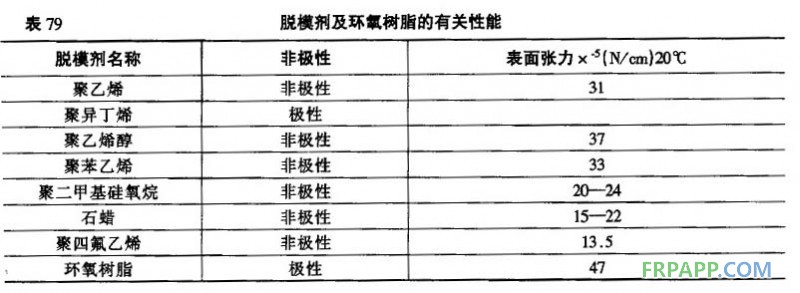

根據浸潤理論，表面張力大的物質不能浸潤表面張力小的物質。從表79中看出，環氧的表面張力比所有脫模劑的表面張力都要大，所以都不能浸潤。
