超高分子量聚乙烯(UHMWPE)纖維和芳綸等有機纖維以其高比模量、高比強度、低密度、耐沖擊等優異性能在航空航天、軍事等多個領域得到了應用，但由于其結構導致的纖維表面呈現出較大的化學惰性，纖維與樹脂的界面結合能較低，粘附性及浸潤性很差，兩相界面粘結不理想，而載荷又都是通過界面來進行應力傳遞的，導致復合材料的層間剪切強度低，影響了復合材料綜合性能的發揮，限制了它在復合材料中的廣泛應用。


       因此，針對提高UHMWPE纖維和芳綸增強復合材料界面性能的研究是國內外材料界研究的熱點，是纖維增強復合材料應用中迫切需要解決的關鍵科技問題之一。最常使用的技術手段是對纖維的表面進行處理以提高纖維與基體之間的界面粘結強度。常用于有機纖維表面改性的方法主要包括等離子體處理、化學試劑處理、輻射引發表面接枝處理、電暈放電處理等。纖維經過處理后有的表面粗糙度發生了變化，有的則被引入了活性基團，有的表面引入一層涂層等，其最終作用都是使纖維表面能發生變化，改善纖維與基體樹脂之間的粘結性能。國內外研究的有機纖維表面處理方法很多，但真正實際應用的很少。因?yàn)椴还苁腔瘜W(xué)改性還是物理改性都存在處理工藝復雜、連續在線處理困難、會對纖維表面結構造成一定程度的損傷、有三廢等問題。批量連續在線處理和易于實現工業化特點的處理方法是今后表面改性技術研究和發展的主要方向。為改變這一情況，我們的研究思路是從樹脂基體入手，依據相似相容原理和纖維的結構特點開發出兩種具有良好浸潤性的新型熱固性樹脂—PCH樹脂和AFR樹脂，分別用作UHMWPE纖維復合材料和芳綸復合材料的基體，以未經表面處理的纖維作增強材料，采用熱壓成型法制備了性能優異的UHMWPE纖維/PCH[1,2]和芳綸/AFR復合材料[3]，并從樹脂溶液與纖維的接觸角、單向復合材料的層間剪切強度、橫向和縱向拉伸性能、破壞斷面形貌等方面來評價樹脂與纖維之間的界面粘結性能。


       UHMWPE 纖維，荷蘭 DSM 公司；芳綸纖維（進口）；PCH 樹脂、AFR 樹脂，自制；E-51 環氧樹脂（EP），上海樹脂廠有限公司；苯乙烯、丙酮，上海凌峰化學試劑有限公司。


       首先將計量好的樹脂及各種助劑依次加入，制得樹脂膠液；將制備好的樹脂膠液澆入模具中，經固化后得到樹脂澆注體。用環向纏繞法制備單向纖維預浸料，按所需尺寸裁剪鋪疊后置于模具中，再放入液壓機內按照確定的工藝條件熱壓成型，即可得到單向復合材料層壓板；然后按相關標準切割制樣。


      (1)    PCH 樹脂澆注體溶度參數的測定


       本實驗采用平衡溶脹法測定PCH樹脂澆注體的溶度參數(δ)。使用正庚烷和苯乙烯制備溶脹劑，其溶度參數值分別為 15.14(J/cm

       3)1/2、19.03(J/cm3)1/2。根據混合溶劑的溶度參數公式(1)，設定一系列不同的正庚烷與苯乙烯的含量比值，可獲得具有不同溶度參數的溶脹劑。

δmix = φhδh+φsδs                               (1)

   式中，δmix為正庚烷與苯乙烯混合溶劑的溶度參數；φh與φs分別為正庚烷與苯乙烯的體積分?jǐn)?shù)；δh與δs分別為正庚烷與苯乙烯的溶度參數。


      (2) 接觸角測試


      采用液滴法測試樹脂溶液與纖維表面的接觸角。用微量進樣器抽取 2μL 樹脂溶液滴在纖維表面，用 JC2000 型接觸角測定儀連續記錄不同時間下的樹脂液滴在纖維表面的實際狀況，并通過計算機軟件分析計算出液滴與纖維表面的接觸角。


      (3) 微復合材料單絲拔出測試


      采用滴液法制備微復合材料試樣。單絲拔出試驗在 YG020B 型電子單紗強力機上進行。用SZM45B 型光學顯微鏡測量纖維半徑，用游標卡尺量出膠滴直徑。單絲拔出強度根據下式計算：

                       τpull-out =P/(πdl)                  (2)

式中，P 為纖維拔出最大載荷，l 為纖維半徑，d 為樹脂膠滴直徑。


      (4) 單向復合材料力學性能測試


      采用深圳CMT5105型電子萬能試驗機測試單向復合材料層間剪切強度(ILSS)和拉伸性能。層間剪切強度測試按照GB3357-82《單向纖維增強復合材料層間剪切強度測試》，試樣的尺寸為25mm×6.0mm×3.0mm，跨厚比為5:1，加載速度為2mm/min。縱向拉伸性能和橫向拉伸性能測試按照GB3354-82《定向纖維增強塑料拉伸性能試驗方法》。


      (5) 復合材料破壞面形貌的觀察


       采用日本 JEOL 公司的 JSM-6360LV 掃描電鏡 (SEM)觀察分析單向復合材料層壓板斷裂面的形貌特征和單絲拔出前后纖維的表面狀態變化，樣品表面經過噴金處理。

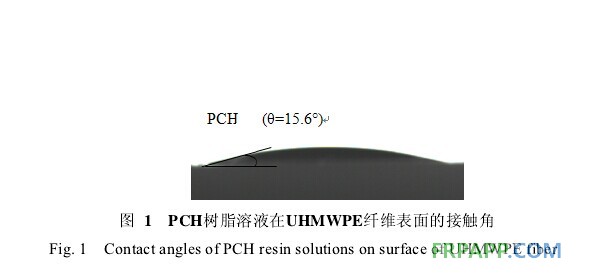

       樹脂溶液對纖維表面的良好浸潤是獲得良好界面粘結性的一個重要方面，接觸角測試是經常用來表征樹脂溶液對纖維浸潤性的方法。圖1顯示了PCH樹脂溶液在UHMWPE纖維表面的實際狀況。從圖中可以看出，PCH樹脂溶液在UHMWPE纖維表面具有較小的接觸角(θ=15.6°)，這表明PCH樹脂溶液和UHMWPE纖維之間存在良好的浸潤性。

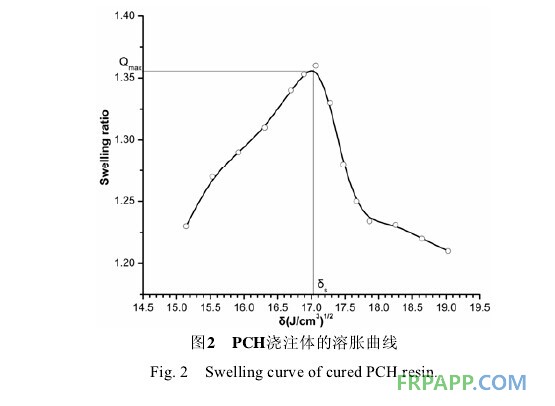

       圖 2 顯示了PCH澆注體的溶脹曲線。從圖 2 可見，PCH澆注體在溶脹劑中的最大溶脹比Qmax以及對應的溶脹劑的溶度參數δs=17.04(J/cm3)1/2。根據相似相容原理，δs可以被認為是PCH澆注體的溶度參數值。



       從表1中可以看出，UHMWPE纖維的δ值與PCH樹脂澆注體的δ值非常接近。表明UHMWPE纖維與 PCH 樹脂具有相似的結構和極性，從而能夠?qū)е耈HMWPE 纖維與 PCH 樹脂具有較強的相互作用。表 2 顯示 UHMWPE 纖維/PCH 復合材料的層間剪切強度、單絲拔出強度和橫向拉伸強度分別能達到 42.6MPa、1.8MPa 和 13.2MPa，明顯高于 UHMWPE 纖維/EP 復合材料的相應強度。UHMWPE/PCH 復合材料濕熱前后層間剪切強度變化較小，強度保留率高，這表明 UHMWPE/PCH復合材料不僅具有優良的界面粘接性能，還具有優良的耐濕熱性能。

     圖3顯示出了單絲拔出前后纖維表面顯微結構的變化。通過比較圖3(a)與圖3(b)，可以發現在單絲拔出后的纖維表面存在樹脂層，這表明在纖維和基體之間存在良好的界面結合。圖4顯示了復合材料試樣層間剪切斷面的SEM圖，從圖中可以觀察到有樹脂殘留在纖維的表面，同樣可以證明在UHMWPE纖維與PCH樹脂之間存在良好的界面結合。

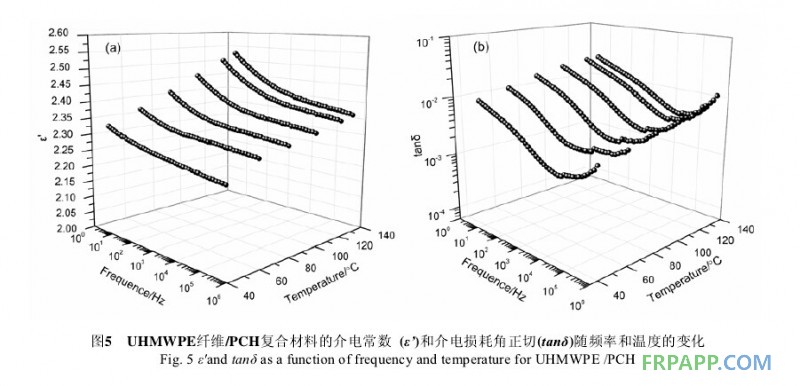

    UHMWPE纖維/PCH復合材料的沖擊強度為141kJ/m2，復合材料優異的抗沖擊性能源于其界面性能和基體韌性的綜合作用。圖5顯示UHMWPE纖維/PCH復合材料具有很低的介電常數值(2.20<ε’<2.53)和介電損正切值(1.50×10-3




3.2 芳綸纖維/AFR 復合材料界面粘結性的研究

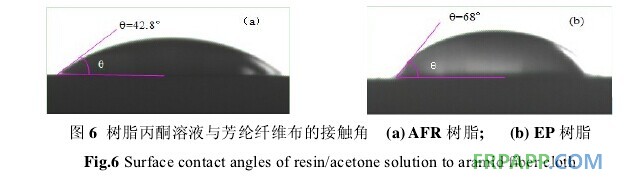

    為了研究 AFR 樹脂與芳綸纖維的浸潤情況，分別測試了 AFR 樹脂丙酮溶液、EP 樹脂丙酮溶液與芳綸纖維布的接觸角（圖 6）。從圖 6 可見，AFR 樹脂丙酮溶液與芳綸纖維布的接觸角（42.8°）明顯小于 EP 樹脂溶液與芳綸纖維布的接觸角（68°），表明 AFR 樹脂溶液對芳綸纖維的潤濕性優于EP 樹脂溶液。其主要原因是 AFR 樹脂結構與芳綸纖維相似，兩者的表面能相近。

    層間剪切強度(ILSS)可以作為從宏觀力學方面來評價復合材料界面粘接性能的主要指標。對不同的纖維應有與其相適應的樹脂體系以保證樹脂對纖維具有良好的浸潤和粘結。表3列出了單向芳綸纖維增強不同樹脂基復合材料的ILSS。從表3可以看出，芳綸纖維增強AFR樹脂基復合材料的ILSS為74.6MPa，比芳綸纖維增強EP基復合材料的ILSS提高了28.7%。


    圖 7 為芳綸纖維/AFR 復合材料層間剪切破壞面的 SEM 圖。從圖 7 可觀察到其破壞面上的纖維表面粘帶有部分樹脂，裸露的纖維較少，從基體中拔出的纖維也較少，纖維間樹脂呈鋸齒狀破壞，這表明材料在受力時界面相承受了一定的應力，應力傳遞到基體樹脂中后，使樹脂發生破壞，這說明 AFR 樹脂能承受較大的剪切應力作用并與芳綸有較好的粘結性能。從表 3 可以看出，芳綸纖維單向增強 AFR 樹脂基復合材料的橫向拉伸強度為 25.3MPa ，比芳綸增強 EP 樹脂基復合材料的橫向拉伸強度提高了 32.5%。芳綸單向增強 AFR 樹脂基復合材料的縱向拉伸強度和延伸率分別為 2256 MPa和 3.26%，均高于芳綸/ EP 復合材料的相應性能值。這也從側面反映了芳綸/AFR 的界面粘結性能較好，使復合材料的縱向拉伸性能得到較充分發揮。圖 8 是芳綸單向增強 AFR 樹脂基復合材料在液氮中脆斷之后的橫斷面的 SEM 圖。從圖 8 可以看出，在復合材料斷面上的纖維周圍粘附了較多的樹脂，纖維與樹脂緊密包覆，表明芳綸纖維與 AFR 樹脂具有良好的界面粘接性能。


    在飛機復合材料結構件中，一般芳綸與碳纖維配合使用，在實現減輕結構質量的前提下，對易磨損和易碰撞復合材料部件實施外表面的防護，同時可提供較高的拉伸強度和優良的抗沖擊性能。



4結論

    (1) UHMWPE 纖維和固化的 PCH 樹脂基體的溶度參數相近，PCH 樹脂溶液在 UHMWPE 纖維表面的接觸角(θ=15.6°)很小，說明對其具有良好的浸潤性；HMWPE /PCH 復合材料的 ILSS 和單絲拔出強度能夠分別為 42.6MPa 和1.8MPa，均遠大于 UHMWPE /EP 復合材料的相應強度，掃描電鏡分析也說明了HMWPE 纖維增強 PCH 樹脂基復合材料具有優異的界面粘結性能。


    (2) AFR 樹脂溶液與芳綸纖維的接觸角為 42.8°，明顯低于 EP 樹脂溶液與芳綸的接觸角(68°)，說明 AFR 樹脂對芳綸纖維的潤濕性優于 EP 樹脂；芳綸/AFR復合材料的 ILSS 和橫向拉伸強度分別為74.64MPa、25.34MPa，比芳綸/EP 復合材料的相應強度分別提高了 28.7%和 32.5%，說明芳綸/AFR復合材料的界面粘結性能明顯高于芳綸/EP。
