凡是能將多種材料緊密粘合在一起且具有一定實(shí)用強(qiáng)度的物質(zhì)統(tǒng)稱(chēng)為膠黏劑，應(yīng)用于建筑行業(yè)的各類(lèi)膠黏劑叫做建筑膠黏劑，包括用于建筑結(jié)構(gòu)構(gòu)件在施工、加固、維修等方面的的建筑膠黏劑，還有應(yīng)用于室內(nèi)外裝修用建筑裝修膠以及用于防水、保溫等方面的建筑密封膠和用于建材產(chǎn)品制造及其它設(shè)備的各種粘接輔裝材料等。在建筑膠黏劑中，環(huán)氧樹(shù)脂作為主劑常常被選用。常用的環(huán)氧樹(shù)脂有縮水甘油基型環(huán)氧樹(shù)脂和環(huán)氧化聚烯烴，我國(guó)用于建筑膠黏劑的環(huán)氧樹(shù)脂主要是前一類(lèi)。由于環(huán)氧樹(shù)脂膠黏劑具有粘結(jié)力強(qiáng)、工藝性能好、膠層機(jī)械強(qiáng)度高、耐介質(zhì)、耐老化性優(yōu)良、電絕緣性能好、固化物收縮率小、材料來(lái)源廣泛，因而得到廣泛應(yīng)用。環(huán)氧樹(shù)脂膠黏劑中，固化劑是不可缺少的組成部分，根據(jù)種類(lèi)可分為有機(jī)胺類(lèi)、有機(jī)酸酐類(lèi)咪唑類(lèi)、有機(jī)高聚物類(lèi)和其它類(lèi)等多種‘3]。由于環(huán)氧樹(shù)脂的固化受溫度的影響非常明顯，很多固化劑在室溫下對(duì)環(huán)氧樹(shù)脂固化的速度比較適宜，基本上能滿足建筑上的需要，但是隨著溫度的降低，特別在溫度降到5'C以下coc左右）時(shí)，一些固化劑就不能很好地參與固化反應(yīng)，那么，開(kāi)發(fā)低溫固化劑的工作就變得尤其重要。

1  實(shí)驗(yàn)部分

1.1原材料

      環(huán)氧樹(shù)脂CYD - 128，岳化樹(shù)脂廠；HDT -31，湖北大學(xué)化工廠；DMP - 30，湖北大學(xué)化工
廠；多硫醇，德國(guó)進(jìn)口樣品；改性脂肪族聚胺一302，江蘇；改性脂肪族聚胺-38，江蘇；偶聯(lián)劑KH-550，武漢大學(xué)化工廠；硅微粉(600目)，湖州硅微粉廠；輕質(zhì)CaC03，湖北；氣相Sio2，Cab -o-sil。

1.2樣品制備

       1.2.1  剪切樣制備  室溫下，按CYD-128：KH-550：混合填料：固化劑-100：1：20：30—100質(zhì)量比，分別將CYD-128與除固化劑外的成分?jǐn)噭颍詈蠹尤敫髯缘墓袒瘎?，混合均勻，然后用排筆刷涂膠于A3鐵片（各10組），5LC固化一周以上，待測(cè)。

      1.2.2抗壓樣制備  配方與抗剪樣相同，在5°C下用一次性塑料杯按以上比例調(diào)勻，澆鑄成圓臺(tái)形，上徑①上-26. 0mm，下徑①上-20. 0mm，樣高h(yuǎn)=25. 0mm，各澆鑄10個(gè)樣，5°C放置1周以上，待測(cè)。

1.3性能測(cè)試

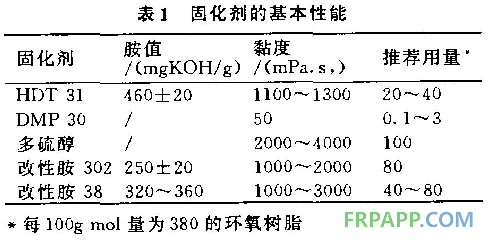

1.3.1基本性能測(cè)試（見(jiàn)表1）  胺值的測(cè)定以
       每克樣品所含胺的摩爾數(shù)，以KOH的毫克數(shù)來(lái)表示；黏度用NDJ -1型旋轉(zhuǎn)黏度計(jì)于25℃測(cè)定；密度的測(cè)定按GB611 - 88《密度測(cè)定通用方法》進(jìn)行。1.3.2  力學(xué)性能檢測(cè)  剪切強(qiáng)度和抗壓強(qiáng)度測(cè)試儀均按HG2 -151- 65、GB1041- 70，采用10噸液壓萬(wàn)能試驗(yàn)機(jī)（型號(hào)WE-io，天水紅山試驗(yàn)機(jī)廠）進(jìn)行檢測(cè)。

2  結(jié)果與討論

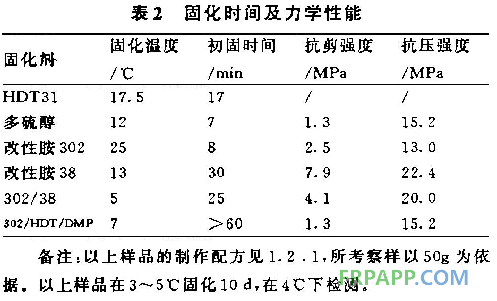

       由于要選擇低溫型的固化劑，一些常溫下反應(yīng)活性較強(qiáng)的固化劑，在低溫下(10℃)活性較低，因而對(duì)環(huán)氧樹(shù)脂的固化變得很難，特別是在接近0℃時(shí)，有些固化劑就基本上停滯了反應(yīng)。當(dāng)然，在超低溫下的固化研究工作已經(jīng)有人開(kāi)展了，只是沒(méi)有形成一個(gè)系統(tǒng)。本文僅限于10°C以下(0°C以上)的環(huán)氧樹(shù)脂固化劑的應(yīng)用作了一些研究。表2為低溫固化時(shí)間與低溫下的抗剪與抗壓強(qiáng)度。

       從表2可以看出，就低溫固化而言，多硫醇、302/38、改性胺- 38、302/HDT/DMP都是可選之列，但是考慮到固化物的力學(xué)強(qiáng)度及固化劑的價(jià)格，選擇302/38、改性胺-38、302/HDT/DMP，在這幾種固化劑中優(yōu)先選擇固化劑302/38，原因有以下三個(gè)方面：一是這種固化劑的低溫固化活性較強(qiáng)，5℃可以在30 min內(nèi)基本硬化；二是固化物在低溫下固化一定的時(shí)間具有一定的強(qiáng)度，若配比恰當(dāng)可得到較高性能的環(huán)氧樹(shù)脂固化物；三是在0℃時(shí)，302/38的黏度適宜，可操作性好，與環(huán)氧樹(shù)脂混容性良好。
