1 前言
玻璃鋼是一種性能優良的復合材料，具有重量輕、強度高、耐電、耐熱、耐腐蝕、可設計性和易于成型等特點，應用前景廣闊，目前已在能源、煤炭、交通、石化、輕工、建筑、市政、環保及航空航天等領域得到廣泛的應用。
纖維纏繞是玻璃鋼制品的重要成型工藝之一。它是將玻璃鋼增強材料——玻璃纖維，通過特定裝置浸上一定量的樹脂糊，然后依據特定的纏繞運動規律，將浸膠后的增強材料纏繞在旋轉著的芯模上，形成柔性玻璃鋼半成品，最后經固化、修整等工序獲得玻璃鋼成品。纖維纏繞玻璃鋼制品主要有管道（包括方管、變徑管及錐管等）、貯罐（包括橢球頭、球頭、錐頭、平頭、球形貯罐）等。其制品規格覆蓋面大，制品直徑或當量直徑可從幾毫米到十多米。
纖維纏繞玻璃鋼成型工藝所需設備主要有內襯制作設備、纏繞機、固化設備、脫模設備及修整設備等。其中纏繞機是最重要的設備，它有多種類型，以制品規格分，可分為大、中、小、微型纏繞機；以結構形式分，可分為臥式、立式、環繞式等；以控制水平來分，可分為機械式、液壓伺服式、微機控制式：以制品長度分，可分為連續式和定長式；以運動自由度分，可分為二、三、四、五、六軸纏繞機。
無論何種纏繞機都由動力源、傳動機構、執行機構、控制機構及輔助機構組成，都具有相近的原理、相似的功能，即將增強材料以一定的纏繞規律纏繞到芯模上，形成玻璃鋼纏繞制品。纏繞規律的實現依靠設備的各種機構，因此，每種機構零件的精密性必然影響纏繞規律實現的準確性，即影響纏繞精度。本文主要分析介紹提高纏繞精度的意義和影響纏繞精度的一些相關因素，以及纏繞設備設計與調試中
的一些具體經驗。
2纏繞精度的衡量指標及意義
纏繞精度是指增強材料經過纏繞設備纏繞在芯模上形成紗帶軌跡與計算預定的紗帶軌跡的吻合程度，其主要衡量指標有兩個（如圖1所示）：
(2)計算纏繞角與實際纏繞角之差的絕對值。
一般的玻璃鋼纏繞制品（除需要一定子L隙的產品如過濾用產品外）要求紗帶能夠均勻地無間隙地以計算角度鋪在芯模表面，使產品上各點物理化學性能具有一致性，以最少的原材料滿足產品性能的要求，即以最低的成本生產出合格的產品：但是由于設備的設計方案、制造精度、控制水平等因素的影響，預期產品與生產出的產品存在一定的偏差，從而使得產品性能在設計時不得不考慮較高的安全系數
來滿足產品使用要求。由此可見，提高纏繞精度有以下幾點意義：(1)節約原材料，降低能耗，縮短生產周期，提高生產效率；(2)提高產品的綜合使用性能和外觀平整度；(3)增強產品的市場競爭力，擴大市場的占有率，增大企業的利潤率。
3 影響纏繞精度的設備因素及提高方法
纏繞設備不同結構形式、不同控制方法對纏繞精度的影響因素各不相同，下面分機械式、液壓伺服式、微機控制式纏繞機三類加以說明。
3.1機械式纏繞機纏繞精度的影響因素及提高方法

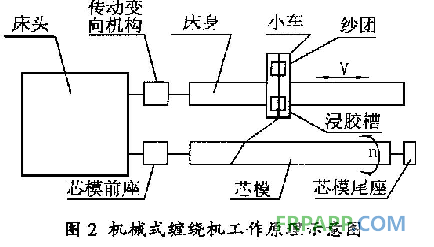

機械式纏繞機基本原理如圖2所示，主要包括床頭、床身、小車、芯模、傳動變向機構、芯模尾座、芯模前座等部分，通過計算，選擇合理參數，調整速比，使小車往復運動速度V和芯模轉速n合理匹配，使玻璃纖維按照一定的規律纏繞在芯模上形成玻璃鋼制品。在此類設備中小車往復運動速度V和芯模轉速n的合理匹配是通過一系列的機械傳動機構來實現的，這些傳動機構包括固定傳動比機構和可變傳動比機構（掛輪）兩部分，一般采用鏈條和齒輪傳動。
(1)增大速比調整范圍，減小速比數值之差
由于齒輪、鏈條傳動速比都具有間隔性，即有限整數齒數的積商不可能得出連續速比值，而進行纏繞參數計算時需要的速比又不可能都是整數的積商，只能選用接近值，因此，希望速比的范圍越大越好，速比數值之差越小越好。要滿足以上要求，只能在機構允許的范圍內，增多可變傳動比機構的齒輪或鏈輪傳動級數和掛輪數量，從而降低計算值和選用值之差，以提高精度。
(2)減小傳動間隙，提高傳動精度 纏繞機的一般傳動機構都是由齒輪及鏈條組成的。每個齒輪副或鏈輪副都有一定的運動間隙，一

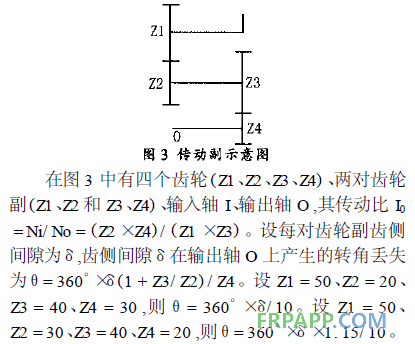

整套的傳動機構必然也存在一定的傳動間隙（如圖3所示）。
由以上計算可知，傳動比不變的情況下由于齒輪齒數不一樣，造成轉角丟失e值增加了1. 15倍。可見要減小傳動間隙，提高傳動精度，必須要作合理的傳動方案選擇和減小傳動間隙的優化設計，當然提高運動副精度也能提高傳動精度，但成本必然提高。
(3)提高小車運動的平穩性
小車運動的不平穩必然造成繞絲頭的顫動，使玻璃纖維在芯模上的落紗軌跡偏移，從而降低纏繞精度，因此提高纏繞精度必須提高小車運動的平穩性。小車運動的平穩性與床身導軌的平直度等因素有密切的關系，因此設計時必須作必要的考慮。
(4)提高玻璃纖維張力的平穩性
玻璃纖維張力的不平穩性可以造成落紗軌跡偏移，降低纏繞精度，為此應考慮玻璃纖維張力的平穩性。玻璃纖維張力的平穩性主要與張力機構、小車運動的速度突然變化點等因素有關，設計時應盡力克服避免。
(5)保證芯模轉速的平穩性
芯模轉速的不平穩性必然造成落紗軌跡偏移，降低纏繞精度。與此有關的因素主要有芯模的偏重、前后支座的同心度、芯模與動力輸出的聯接等，設計時應作必要的考慮。
(6)提高床身與芯模的平行度
床身與芯模的平行度直接影響到產品軸向的纏繞精度，因此設計安裝時都應作考慮。
(7)擴大紗帶橫向厚度均勻性的調節范圍
3.2液壓伺服式纏繞機纏繞精度的影響因素及提高方法
液壓伺服式纏繞機由于設備比較復雜、造價比較昂貴，現已被微機控制纏繞機所取代，因此此處不作詳細討論，僅作簡要概述。
液壓伺服式纏繞機中影響纏繞精度的因素主要有計算控制精度、液壓系統精度、機械傳動精度、小車運動平穩精度、芯模旋轉平穩精度、床身與芯模的平行精度、玻璃纖維張力平穩性等，設計時應注意。
3.3微機控制式纏繞機纏繞精度的影響因素及提高方法
微機控制式纏繞機原理同機械式纏繞機相類似，其不同之處在于機械式纏繞機只有一個動為源，靠機械傳動機構將幾個自由度有機的聯系起來，而微機控制式纏繞機每個自由度都有單獨的動力源，靠微機控制將其有機的聯合起來，融計算、控制、執行于一體。
根據以上原理在纏繞機的設計過程中，為提高纏繞精度應考慮如下幾點因素：
(1)提高計算控制精度
基于纏繞計算的基本原理，計算出合理速比，選擇速比接近值，協調各自由度的運動。在微機控制式纏繞機計算時，選擇正確的參量與確定合理的參量優先關系是很重要的，應盡可能擴大速比范圍，使計算值與選擇值之差最小，以提高計算精度。在選擇計算控制元件時，在成本允許的情況下，要盡可能選用高分辨的元件和元件的合理搭配，如分辨較高的脈沖發生器等。
(2)提高控制執行精度
選用性能好的控制執行元件，應著重考慮元件靜態特性的穩定性和動態特性的圓滑性以及元件之間的動靜態特性的匹配性，如電機驅動系統和電機。
(3)減小傳動間隙，提高傳動精度
由于微機控制式纏繞機動力源（電機）在纏繞過程中必須能正轉和反轉，因此減小該傳動鏈的傳動間隙十分重要，其減小傳動間隙、提高傳動精度的方法同機械式纏繞機。
除上述三項外，設計微機控制式纏繞機時也同樣必須考慮機械式纏繞機中的(3)、(4)、(5)、(6)和(7)等五種方式。這些都是提高纏繞精度比不可少的考慮因素。
4結束語
綜合三類纏繞機，機械式纏繞機精度能滿足一般產品，具有價格低廉、性能穩定、操作易學、維修方便等特點，產品以管道為主，兼有貯罐類，其不足之處是不同產品生產的設備調配時間略長：液壓伺服式纏繞機精度能滿足較高要求的產品，但其造價昂貴、設備復雜、維修不便；微機控制式纏繞機精度較高，能覆蓋所有纏繞制品，操作方便，其不足之處在于價格較高、操作維修人員素質要求較高。因此，目前市場主要是機械式纏繞機和微機控制式纏繞機兩大類。此兩類纏繞機在設計時，應在降低成本的同時盡力提高纏繞精度，以最大限度地降低產品的生產成本。
