1. 葉片制作的工藝流程（圖片說明）
a、纖維鋪層

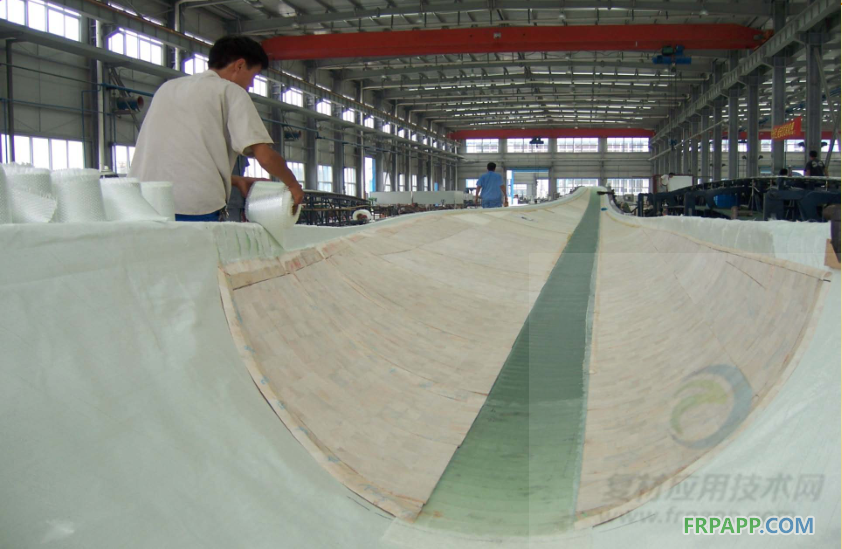

b、 芯材鋪放
c、 鋪脫模布導流網
d、鋪導流管

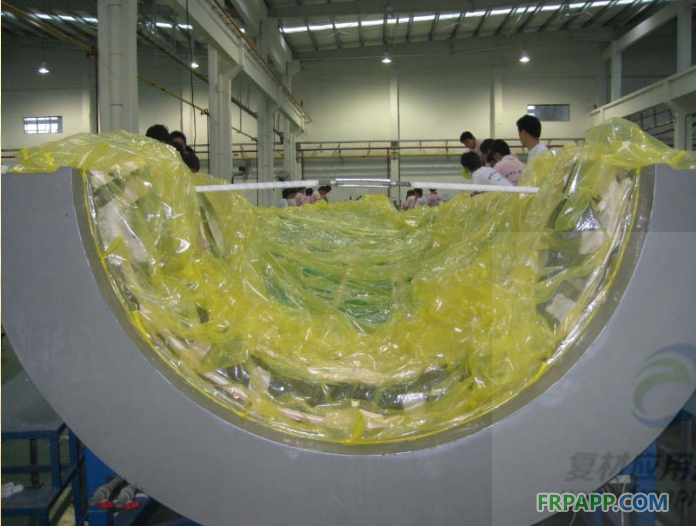

e、 鋪真空袋膜
f、樹脂注入
a、纖維鋪層
b、 芯材鋪放
c、 鋪脫模布導流網
d、鋪導流管
e、 鋪真空袋膜
f、樹脂注入
2 、真空灌注成型工藝的原理

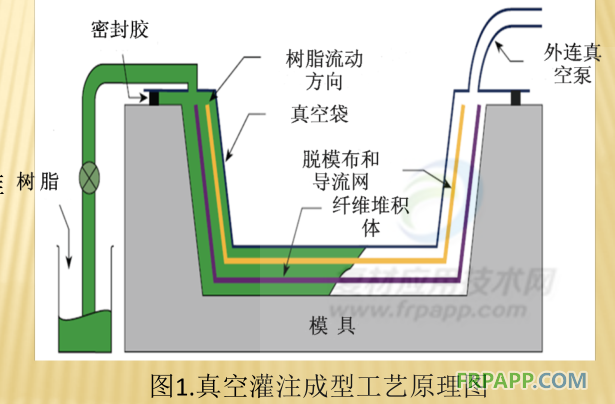

真空灌注成型工藝概念： 是將纖維增強材料直接鋪放到模具上,在纖維增強材料上鋪放剝離層和高滲透介質,然后用真空薄膜包覆及密封,利用負壓將樹脂注入并浸透增強材料的一種成型工藝。(見圖1）
驅動力 ： 利用 真空負壓驅動樹脂在纖維中的浸潤和流動。
驅動力 ： 利用 真空負壓驅動樹脂在纖維中的浸潤和流動。

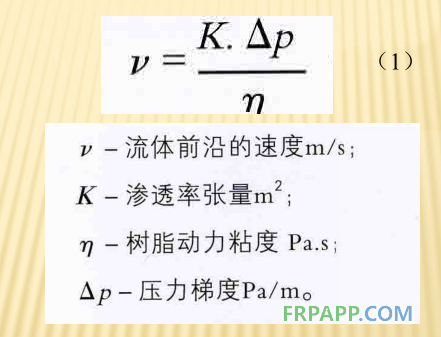

真空灌注成型工藝的理論支撐- - 達西定律
真空灌注成型工藝的本質是樹脂長程滲流浸漬多孔介質的過程，樹脂流動遵循達西定律（Darcy）。
因此，可基于（1）通過選擇合適的材料，控制真空壓力，控制樹脂的灌注時間
3. 真空灌注成型工藝的優點
1. 質量和性能優勢
（1）纖維含量顯著提高，纖維含量可≥70%，力學性能顯著提高
（2）氣泡含量減少，缺陷相對減少
（3）減少了人為影響因素，產品質量穩定性提高
2. 生產優勢
（1）可用于復雜的大型復合材料制件
（2）減少了工作周期
（3）耗材成本降低（減少了樹脂的浪費）
3. 衛生保健和安全保障優勢
減少了揮發份物質直接排入空氣中，過程揮發份更少，提供了一個相對清潔，安全和健康的工作環境。
