1 帶纏繞成型技術研究現狀及應用

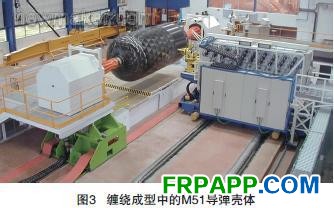

    1.1 帶纏繞成型的國內外研究現狀帶纏繞成型技術隨著計算機技術、信息技術、控制技術的發展，在功能方面不斷擴大。從國外來看，美國已將帶纏繞成型工藝應用于型號研制：MD-2固體火箭發動機噴管部件中的13個零件，“侏儒”導彈的發動機噴管都是通過纏繞成型；歐洲、日本也在航天器、武器研制等領域廣泛地應用帶纏繞成型工藝：歐洲“阿里安”火箭的助推器噴管，法國M51導彈的殼體，日本M-3S2、H-I、H-H火箭的助推器噴管都在使用纏繞成型的復合材料。圖3所示為纏繞成型中的M51導彈殼體。



    在國內，我國自60年代就開始研制復合材料纏繞設備及其成型工藝。如北京玻璃鋼研究設計院、航天一院703所、航天四院43所、哈工大以及華中科技大學等單位先后研制出不同的復合材料纏繞成型設備。西工大通過自主研發的多功能布帶數控纏繞機（見圖4），工作效率高，纏繞出的制品達到型號工藝要求，成為能夠滿足高性能發動機噴管以及宇航飛行器絕熱、耐燒蝕部件研制的關鍵配套設備。但是，上述纏繞成型設備基本上都是針對型面規則的回轉體零件研制開發的，對于諸如大飛機的機翼、機身、風電葉片等大型非規則復雜結構件無法實現纏繞成型。


西工大自主研發的多功能布帶數控纏繞機

    1.2 帶纏繞成型的應用

    帶纏繞成型技術在風力發電機組上的應用主要是葉片、機艙和導流罩的纏繞成型。葉片作為風力發電裝置最關鍵、最核心的部分，其材料和制造工藝將決定風力發電機組的性能和功率，也決定風力發電機組的成本。針對復合材料風電葉片的纏繞成型，德國、丹麥、美國等風能資源利用較好的國家在大型葉片的材料體系、外形設計、結構設計、工藝裝備等方面作了大量的研究開發工作，并取得了豐碩的成果。據報道，現今世界上最大風力發電機的裝機容量為5MW，旋轉直徑可達126.3m。丹麥的LM公司為此裝備配套纏繞出了61.5m長的復合材料葉片，單片葉片的重量接近18t，成為世界最大的復合材料葉片“巨人”。這一實例成功地體現了材料、結構和工藝三者的完美結合。

    作為可再生的清潔能源之一，我國已經開始注重風能的開發和利用。在國家科技攻關項目和863項目的共同支持下，我國已基本掌握了風力發電機組及復合材料葉片的設計和制造技術；“十五”期間，將完成MW級風力發電機組的研制，為我國風電產業參與常規能源市場競爭奠定基礎。據最近的資料報道，到2020年，我國將投資2000億元用于風力發電建設，新增風力發電能力將達3000MW，并要求風力發電裝備本土化。為此，國內的一些企業和研究機構正在加緊研究開發1.5MW風力發電裝備和與之配套的大型復合材料葉片。國家對可再生清潔能源的支持，為復合材料風電葉片纏繞成型技術提供了難得的發展機會。
