十、半預浸料SPRINT/梁用預浸料SparPreg 非高壓釜工藝

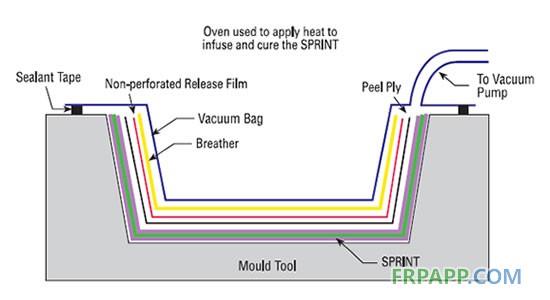

　　方法描述:較厚結構（>3mm）中使用預浸料很難在固化過程中將層間或重疊鋪層部分的氣泡排出，為了克服這一困難，預抽真空被引入了鋪層工藝，卻顯著增加了工藝時間。近年來，固瑞特推出了一系列具有專利技術的改進型預浸料產品，使高品質（低孔隙率）較厚層合板的制造實現了一步完工藝即可完成。半預浸料SPRINT由兩層干纖維夾一層樹脂膜的夾芯結構組成，材料鋪入模具后，真空泵即可將其中的空氣在樹脂升溫變軟并浸潤纖維前完全抽干，然后再進行固化。梁用預浸料SparPreg是一種改進的預浸料，在真空條件下固化時，可以很容易地將氣泡從粘合的兩層材料間排除。
　　材料選擇：
　　樹脂：多為環氧樹脂，其他樹脂也可用
　　纖維：無要求
　　芯材：大部分，但使用標準PVC泡沫需特別注意高溫
　　主要優點：
　　1） 對于較厚的部件（100mm），依然可以精確獲得高纖維體積分數和低孔隙率
　　2） 樹脂體系的起始狀態為固體，高溫固化后性能優異
　　3） 允許使用成本較低的高基重纖維布（如1600克/平方米），提高鋪層速度，節約制造成本
　　4） 工藝十分先進，操作簡單且樹脂含量精確控制
　　主要缺點：
　　1） 材料成本仍然高于干纖維，盡管樹脂成本低于航空航天用預浸料
　　2） 模具需要承受高于灌注工藝的溫度（80-140°C）
　　典型應用：高性能風電葉片，大型賽艇和游艇，救援飛機
