環(huán)氧樹(shù)脂是目前國(guó)內(nèi)應(yīng)用最廣泛的熱固性樹(shù)脂。影響環(huán)氧樹(shù)脂固化性能和固化后樹(shù)脂的物化性能的最重要因素是固化劑。因此,對(duì)環(huán)氧化樹(shù)脂固化劑的研究仍然是其研究的熱點(diǎn)之一。我們用耐腐蝕性?xún)?yōu)良的CSM同由脂肪胺和芳香胺組成的混合多元胺反應(yīng),以期制備能在潮濕表面上和水中固化環(huán)氧樹(shù)脂、并能改善樹(shù)脂脆性的一種新型環(huán)氧樹(shù)脂固化劑,即CA型環(huán)氧樹(shù)脂固化劑[1]。

     1 實(shí) 驗(yàn)

      1.1 原料

      氯磺化聚乙烯,由吉林電石廠生產(chǎn)。乙二胺、二乙撐三胺和間苯二胺,化學(xué)純,市購(gòu)。環(huán)氧樹(shù)脂,由晨光化工廠生產(chǎn)。

      1.2 CA型固化劑的合成原理和表征

       氯磺化聚乙烯是由高壓聚乙烯經(jīng)氯化和氯磺化反應(yīng)制備的。其分子結(jié)構(gòu)中平均每85個(gè)碳原子上聯(lián)接有一個(gè)磺酰氯基(~SO2Cl)。由有機(jī)反應(yīng)知道,磺酰氯基與胺基有如下反應(yīng)：



       應(yīng)用高分子化合物反應(yīng)的不均勻性特點(diǎn)[2],選用適宜的合成工藝,用混合多元胺同CSM反應(yīng)[3],可制得分子中既有胺基又有磺酰胺基的CA型固化劑通過(guò)紅外光譜分析進(jìn)行表征。

      1.3 CA型固化劑的制備工藝

      在一四口瓶中加入適宜濃度的氯磺化聚乙烯溶液,于攪拌下滴加計(jì)算量的混合多元胺,15~20min加完。用水浴升溫至反應(yīng)溫度,恒溫下反應(yīng)1~2h測(cè)胺值。出料即得CA型環(huán)氧樹(shù)脂固化劑,顏色與混合胺的組成有關(guān)。

      1.4 固化劑配制的環(huán)氧樹(shù)脂成膜性能測(cè)試

      將適量的CA型固化劑與環(huán)氧樹(shù)脂混合均勻并稀釋后,分別按下面要求制樣并測(cè)有關(guān)性能。①將料液分別在干燥的、潮濕的和帶油的馬口鐵片上制膜,觀察其成膜情況,并測(cè)涂膜的實(shí)干時(shí)間、附著力與柔韌性;②在干燥的馬口鐵片、碳鋼片和碳鋼棒上制膜后,立即將試樣放入水中,觀察成膜情況和保護(hù)效果,并測(cè)涂膜在片樣上的附著力。涂膜附著力和柔韌性用QFZ-3型漆膜附著力測(cè)定儀和柔韌性測(cè)定儀測(cè)定。涂膜實(shí)干時(shí)間測(cè)定方法按GB1728-79標(biāo)準(zhǔn)中甲法進(jìn)行。

       2 結(jié)果與討論

       2.1 CA型固化劑合成工藝的確定

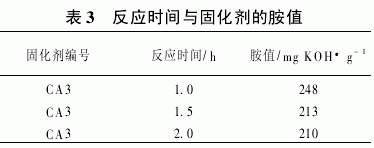

       表1、表2和表3分別列出了合成固化劑用混合多元胺的組成、用量和反應(yīng)時(shí)間同CA型固化劑的胺值之關(guān)系。





       由表可以看出,在其它條件相同時(shí),混合多元胺的組成對(duì)固化劑的胺值影響不大,但多元胺的用量對(duì)胺值有明顯影響。反應(yīng)在1.5h左右就基本完成。結(jié)合固化劑的固化性能和固化后樹(shù)脂力學(xué)性能,確定合成CA型固化劑的工藝是:反應(yīng)時(shí)間1.5h,CSM與混胺的摩爾比在1∶85~140范圍。

      2.2 CA型固化劑的表征

       圖1為CA型固化劑的紅外光譜圖。圖中,3353cm-1和1618cm-1為胺基吸收譜帶,在1189cm-1和1379cm-1處,是~SO2Cl基吸收譜帶,1314cm-1與1165cm-1為~SO2N~基的吸收譜帶。因此,IR分析表明CSM與混合二元胺進(jìn)行了反應(yīng),生成了既有胺基又有磺酰胺基和磺酰氯基的CA型環(huán)氧樹(shù)脂固化劑。



       2.3 CA型固化劑用量的選擇

       將不同用量(質(zhì)量分?jǐn)?shù))的CA型固化劑配制的環(huán)氧樹(shù)脂涂料,在干燥的馬口鐵片上制膜,常溫下其實(shí)干時(shí)間、附著力和柔韌性列于表4。



       試驗(yàn)結(jié)果表明,CA型固化劑能在較大用量范圍內(nèi)固化環(huán)氧樹(shù)脂涂膜,涂膜附著力和柔韌性?xún)?yōu)于常用脂肪胺類(lèi)固化劑。隨其用量的增加,固化時(shí)間明顯縮短,同時(shí)涂膜硬度也減小。這是受CA型固化劑分子的優(yōu)良柔順性影響的結(jié)果。結(jié)合固化樹(shù)脂的機(jī)械性能和應(yīng)用要求,配制涂料時(shí),用量宜在25%~45%范圍選用。

       2.4 CA型固化劑在潮濕表面和水中的固化成膜性能

       不同編號(hào)的CA型固化劑配制的環(huán)氧樹(shù)脂涂料,于常溫下,在干燥和潮濕的馬口鐵片上固化成膜情況見(jiàn)表5。又將馬口鐵片、碳鋼片和碳鋼棒在相同的環(huán)氧樹(shù)脂料液中浸涂1min后取出立即浸入自來(lái)水中,片狀樣浸3d后取出結(jié)果見(jiàn)表6。





       由表6可以看出,乙二胺和二乙撐三胺難以使環(huán)氧樹(shù)脂涂料在潮濕表面上成膜,更不能在水中成膜。CA型固化劑卻能良好地使環(huán)氧樹(shù)脂涂料在潮濕表面和水環(huán)境中成膜,而且附著力好,在潮濕表面上的實(shí)干時(shí)間較在干燥表面上還短。由不同固化劑配制的環(huán)氧樹(shù)脂涂料制成的棒狀樣浸入水中后,發(fā)現(xiàn)在兩種脂肪胺固化的棒狀樣上難形成連續(xù)涂膜,其棒狀試樣不到一天就發(fā)生腐蝕,且愈來(lái)愈嚴(yán)重。但用CA型固化劑配制的環(huán)氧樹(shù)脂試樣棒,在水中能較快形成連續(xù)涂膜,試樣棒經(jīng)一個(gè)月的浸泡后仍完好無(wú)損,未發(fā)生腐蝕。可看出,CA型固化劑在潮濕表面上和水環(huán)境中固化環(huán)氧樹(shù)脂的能力遠(yuǎn)優(yōu)于常用脂肪胺類(lèi)固化劑,其固化的涂膜對(duì)底層有良好的保護(hù)效果。這是因?yàn)镃A型固化劑既是一種可成膜的大分子,其分子結(jié)構(gòu)中又有磺酰氯基與磺酰胺基,它們與水發(fā)生下列反應(yīng)：



       由反應(yīng)式(2)、(3)可看出,CA型固化劑能與潮濕表面上的水或滲入的水作用,生成既利于提高附著力,又能促進(jìn)環(huán)氧樹(shù)脂固化的結(jié)構(gòu)(~SO2OH),避免或減小了水對(duì)樹(shù)脂固化成膜的不良影響[4,5],使形成的涂膜連續(xù)致密,對(duì)底材的保護(hù)效果好。

       2.5 CA型固化劑配制的環(huán)氧樹(shù)脂涂料在帶油表面上的成膜性能

       將50號(hào)機(jī)油涂抹在馬口鐵片表面,再用紙檫一遍后,經(jīng)水滴試驗(yàn)表面不沾水,即用不同固化劑配制的環(huán)氧樹(shù)脂涂料制膜,觀察并測(cè)試結(jié)果見(jiàn)表7。



       由表7可看出,CA型固化劑能使環(huán)氧樹(shù)脂涂料在帶油表面上成膜,涂膜還具有優(yōu)良的力學(xué)性能。乙二胺和二乙撐三胺則不具備這一性能,原因有待進(jìn)一步研究。

       3 結(jié) 論

       CA型環(huán)氧樹(shù)脂固化劑的合成工藝簡(jiǎn)單,CA型固化劑能使環(huán)氧樹(shù)脂涂料在潮濕表面、水中和帶油表面上良好固化成膜,其涂膜具有優(yōu)良的附著力和柔韌性。
